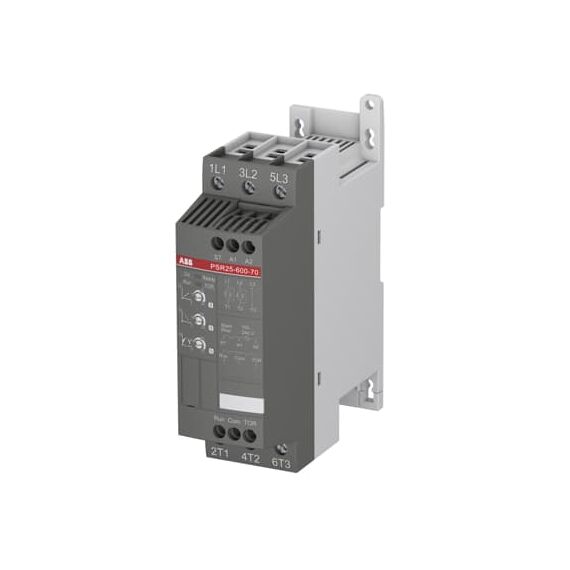

ABB PSR 25-600-70

ABB PSR 25-600-70 — это модульный контактор, разработанный компанией ABB для управления электрическими нагрузками в промышленных и коммерческих приложениях. Он является частью серии PSR (Plug and Silent Relay), которая известна своей надежностью, компактностью и простотой установки. Этот контактор предназначен для коммутации нагрузок в системах управления, таких как освещение, отопление, вентиляция, кондиционирование и другие приложения.

Основные характеристики:

1. Модель: PSR 25-600-70
2. Номинальный ток: 25 А (при AC-1, 400 В).
3. Напряжение питания катушки: 230 В переменного тока (50/60 Гц).
4. Количество полюсов: 3 полюса (3P).
5. Напряжение нагрузки:
   • AC-1: до 400 В.
   • AC-3: до 400 В (для управления асинхронными двигателями).
6. Коммутационная способность:
   • AC-1: 25 А.
   • AC-3: 9 А (для двигателей).
7. Степень защиты:
   • IP20 (защита от прикосновения пальцами, но не от воды и пыли).
8. Температурный диапазон работы:
   • От -25 °C до +60 °C.
9. Механическая износостойкость: 10 миллионов циклов.
10. Электрическая износостойкость:
    • 100 000 циклов при AC-3.
    • 300 000 циклов при AC-1.

Конструктивные особенности:

1. Компактный дизайн:
   • Модульная конструкция, позволяющая легко устанавливать контактор на DIN-рейку.
2. Простота подключения:
   • Винтовые клеммы для надежного подключения проводов.
3. Низкий уровень шума:
   • Технология "Silent" обеспечивает тихую работу контактора.
4. Индикация состояния:
   • Встроенный светодиодный индикатор, показывающий состояние контактора (включен/выключен).
5. Совместимость с дополнительными модулями:
   • Возможность установки вспомогательных контактов, тепловых реле и других аксессуаров.

Функциональные возможности:

1. Управление нагрузкой:
   • Коммутация трехфазных нагрузок (например, двигателей, нагревателей, освещения).
2. Защита:
   • Встроенная защита от перегрузки (при использовании дополнительных тепловых реле).
3. Гибкость:
   • Возможность использования в различных схемах управления благодаря модульной конструкции.

Применение:

1. Промышленность:
   • Управление асинхронными двигателями, насосами, вентиляторами.
2. Коммерческие здания:
   • Управление системами освещения, отопления, вентиляции и кондиционирования (HVAC).
3. Инфраструктура:
   • Управление нагрузками в системах водоснабжения, отопления и других коммунальных служб.

Преимущества:

• Надежность: Высокая механическая и электрическая износостойкость.
• Компактность: Экономия места в распределительных щитах.
• Простота установки: Модульная конструкция и удобные клеммы.
• Тихая работа: Технология "Silent" снижает уровень шума.

Комплектация (базовая):

• Контактор PSR 25-600-70.
• Руководство по установке и эксплуатации.

Дополнительные аксессуары:

1. Вспомогательные контакты:
   • PSR-SCN (нормально замкнутые) или PSR-SOP (нормально разомкнутые).
2. Тепловые реле:
   • Для защиты двигателей от перегрузки (например, PSR-TH).
3. Монтажные аксессуары:
   • Дополнительные крепления и адаптеры для DIN-рейки.
