Danfoss FC 102 2,2 кВт 380-480В

VLT HVAC Drive FC 102 – серия преобразователей частоты с векторным управлением. Эти устройства применяются для регулировки производительности и автоматического управления вентиляторами систем принудительной циркуляции воздуха и центробежных насосов.

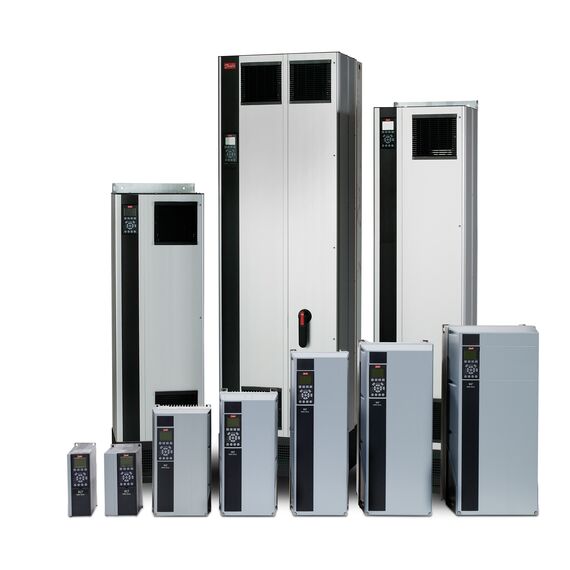

Модельная линейка включает в себя частотные преобразователи IP00/20/21/55/66, мощностью от 1,1 до 1400 кВт. Во входной цепи всех устройств этой серии установлен фильтр высших гармоник RFI.

Частотные преобразователи этой серии соответствуют требованиям директив ЕС и Технических регламентов Таможенного союза стран ЕврАзЭС:

• По низковольтному оборудованию.
• По электромагнитной совместимости.
• О машинном оборудовании.

Устройства имеют маркировку “СЕ” и “EAC”, подтверждающую соответствие стандартам.

Типовой код: FC-102P1K5T4
Мощность: 2,2 кВт
Сила тока: 5,6 А
Размеры: 268х90х205 мм
Вес: 4,8 кг

Технические характеристики FC 102
Выходные данные (U, V, W)
Выходное напряжение 0-100% напряжения питания
Коммутация на выходе Без ограничений
Выходная частота 0-1000 Гц
Время изменения скорости 1-3600 с
Опции панели управления
Панель местного управления LCP – графическая или числовая, комплект для удаленного монтажа

Прикладные опции:
Плата подключения внешнего источника питания +24 В (MCB-107)


Опции последовательной связи:
плата PROFIBUS (MCA-101), плата DeviceNet (MCA-104), плата BACnet (MCA-109), платаLonWorks (MCA-108)

Опции ввода-вывода
Дополнительные универсальные вводы-выводы (MCB 101), дополнительные реле (MCB 105), дополнительные аналоговые вводы-выводы и питающий элемент для часов (MCB-109).

Цифровые входы:
Количество входов: 4
Тип логики: PNP или NPN
Уровень напряжения: 0–24В
Прикладные опции
Плата подключения внешнего источника
питания +24 В (MCB-107)

Фильтры:
Фильтр гармоник (AHF 005/010),
синусоидальный фильтр (MCC 101),
фильтр dU/dt (MCC 102).

Прочие опции:
Набор IP21/NEMA1, адаптер
Profibus с разъемом Sub-D,
развязывающая плата
для сетевых кабелей, кабель USB для подключения к ПК.
