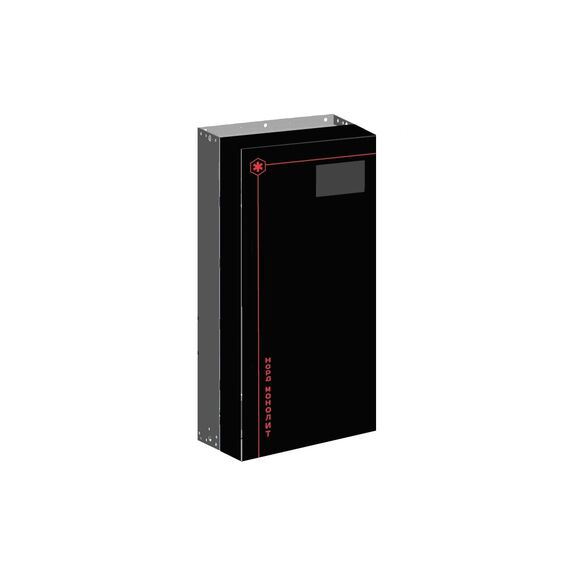

Преобразователь частоты НОРД-М-P110-А220-Н4-И54 110 кВт
Норд Монолит М 120 – преобразователь частоты для управляемого питания асинхронных и синхронных электродвигателей переменного тока мощностью от 90 до 1200кВт, напряжением ~3×380В или ~3×690В
Мощность, кВт - 110
Ток - 220 А
| Входные характеристики сети питания |
|
| Входное напряжение 3*380В: | 3*380-440В +10/-15% |
| Входное напряжение 3*690В: | 3*650-690В +10/-15% |
| Входная частота : | 50/60Гц ±5% |
| Выходные характеристики (U, V, W) |
|
| Выходное напряжение | 0–100% входного напряжения |
| Выходная частота | 0-600Гц* |
| Перегрузочная способность по току | до 270% в длительном режиме (в зависимости от мощности) |
| Длина моторного кабеля | 150м экранированный/300м не экранированный |
| частота ШИМ | 2-6 кГц |
| Основные показатели регулирования |
|
| Тип двигателя | Асинхронный |
| Режим управления двигателем | U/f, VectorVTC+, векторное управление по магнитному потоку |
| Конструктив, исполнение и окружающая среда |
|
| Исполнение корпуса | IP20 базовое |
| Монтаж | настенный/напольный, стенка к стенке |
| базовая температура эксплуатации | 0 …+40 °C без потери характеристик |
| расширенная температура эксплуатации | от -40 °С со встроенным обогревателем, без работы HMI |
| расширенная температура эксплуатации | до +50 °С со снижением мощности |
| температура хранения и транспортировки | -40 … +70 °С |
| гарантийный период | 2 года - до 6 лет при расширенной гарантии |
| срок службы | до 10 лет |
| Силовые опции |
|
| ЭМС фильтр класс А2 | опционально встраиваемый |
| дроссель | Опционально встраиваемый |
| выход DC шин | Опционально встраиваемый |
| источник питания 24В | встроен по умолчанию |
| тормозной ключ | опционально встраиваемый |
| тормозной резистор | опционально встроен/внешний |
| Основные функции | Минимальные требования |
| кривая разгона | линейная, S-образная, ломанная |
| ПИД-регулятор технологический | да |
| Автоматическая регулировка напряжения | есть |
| Подхват на лету | есть |
| Возврат энергии механизма | есть |
| ограничение по частоте и току | есть |
| спящий режим | есть |
| работа по разности аналог. сигналов | есть |
| часы реального времени | есть |
| лог аварий и событий с датировкой | да |
| Цифровые интерфейсы |
|
| ModBus RS485 | да, встроен |
| ProfiBus | опционально |
| ProfiNet | опционально |
| EtherNet IP | опционально |
| Modbus TCP | опционально |
| HMI и ПО |
|
| панель с поддержкой русского | да |
| Входы/выходы |
|
| выход +24В | да |
| выход +10В | да |
| Аналоговые входы (U/I) | 3, опционально больше |
| Аналоговые выходы (U/I) | 2, опционально больше |
| Цифровые входы | 6/8, опционально больше |
| Цифровые выходы | 2, опционально больше |
| Реле | 3, опционально больше |
